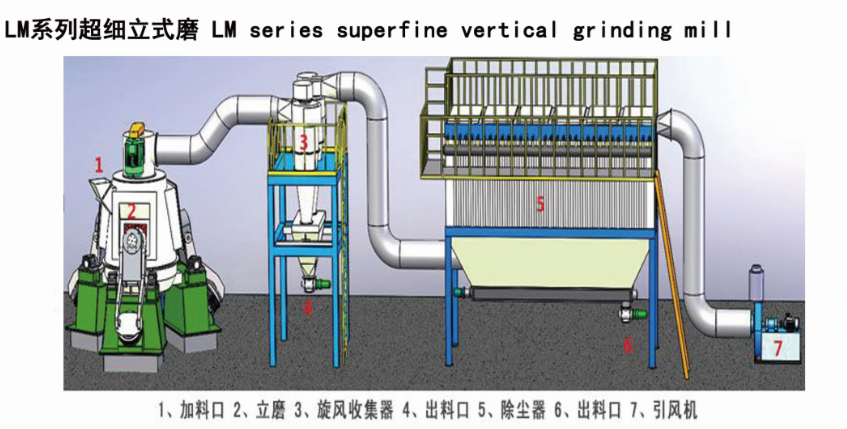

工藝流程
產品介紹
? ? ? ?LM系列超細立磨是近幾年來國家機械制造業研發投入的不斷加大和產業政策的改變以及生產規模的擴大，國內磨粉機生產企業吸取國外成功經驗，進行重大技術改革，推出的具有自己相關專利技術的一種磨粉設備，并逐漸的為國內水泥、電力、化工行業所接受，成為行業粉磨重要設備。它集破碎、干燥、粉磨、分級輸送于一體，生產效率高，可將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料。廣泛應用于水泥、電力、冶金、化工、非金屬礦等行業。
工作原理
? ? ? ?電動機通過減速機帶動磨盤轉動，物料從下料口落到磨盤中央，在離心力的作用下向磨盤邊緣移動并受到磨輥的輾壓，粉碎后的物料從磨盤邊緣溢出，同時被來自噴嘴環（風環）高速向上的熱氣流帶至與立磨一體的選粉機內，粗粉經分離器分選后返回到磨盤上，重新粉磨；細粉則隨氣流出魔，在系統的收塵裝置中收集下來，即為產品。沒有被熱氣流帶起的粗顆粒物料和意外進入的金屬件從風環處沉落，由刮料板刮出后，經外循環的斗提機喂入磨內再次粉磨。
產品特點
? ? ? ?1.立磨采用料層碾壓、摩擦、撞擊為粉碎機理，具有效率高、節能幅度大（較球磨機節能20-30%）、噪音低、占地面積小等優點。
? ? ? ?2.磨輥壓力調節方式為柔性空氣彈簧氣壓加壓，收縮自如，無回彈時間差，壓合力均勻、持久，產能提高明顯；柔性組合較傳統加壓系統更耐震、抗壓，并可實現空載啟動。
? ? ? ?3.集破碎、粉磨、烘干、分級多功能于一體，適應范圍寬泛，單臺磨機可應用于多種物料的粉磨作業。
? ? ? ?4.粉磨作業時為防止物料漉性太大，磨機外帶調和噴灑裝置，便于料床研磨層建立，提高產量。
? ? ? ?5.通過油缸翻轉動臂，將磨輥總成翻出至磨機外部方便檢修；磨輥套與磨輥總成為分體錐套漲緊結構，提高維修便利性及運行經濟性。
? ? ? ?6.控制系統可實施就地、遠程自動化，實現無人化操作。
技術參數
|
◆ 煤粉立磨? D90：200目 ◆ |
||||||
|
型號 Model |
磨盤直徑 （mm） |
磨盤轉速 （r/min） |
磨輥個數 （個） |
主電機 （kw） |
風量 （m3/h） |
產量 （t/h） |
| LM08 | 800 | 60 | 2 | 55 | 10000 | 4.5-6 |
| LM11 | 1100 | 49 | 2 | 110 | 20000 | 9-12 |
| LM13 | 1300 | 41 | 3 | 200 | 40000 | 18-22 |
| LM19 | 1900 | 35 | 3 | 400 | 100000 | 38-42 |
| LM22 | 2200 | 26 | 3 | 560 | 110000 | 55-60 |
| LM24 | 2400 | 26 | 3 | 710 | 130000 | 68-75 |
|
◆ 超細立磨? ?碳酸鈣D97：1250目 ◆ |
||||||
|
型號 Model |
磨盤直徑 （mm） |
磨盤轉速 （r/min） |
磨輥個數 （個） |
主電機 （kw） |
風量 （m3/h） |
產量 （t/h） |
| LM08 | 800 | 60 | 2 | 55 | 2500 | 0.7-1 |
| LM11 | 1100 | 49 | 2 | 110 | 5000 | 1.5-2 |
| LM13 | 1300 | 41 | 3 | 200 | 7500 | 2.5-3 |
| LM19 | 1900 | 35 | 3 | 400 | 12000 | 5.5-6 |
| LM22 | 2200 | 28 | 3 | 560 | 25000 | 8-9 |
| LM24 | 2400 | 26 | 3 | 710 | 30000 | 10-12 |
|
◆ 煙氣脫硫立磨? ?碳酸鈣D90：325目 ◆ |
||||||
|
型號 Model |
磨盤直徑 （mm） |
磨盤轉速 （r/min） |
磨輥個數 （個） |
主電機 （kw） |
風量 （m3/h） |
產量 （t/h） |
| LM08 | 800 | 60 | 2 | 55 | 8000 | 3-4 |
| LM11 | 1100 | 49 | 2 | 110 | 16000 | 6-8 |
| LM13 | 1300 | 41 | 3 | 200 | 30000 | 12-15 |
| LM19 | 1900 | 35 | 3 | 400 | 50000 | 24-28 |
| LM22 | 2200 | 28 | 3 | 500 | 70000 | 30-35 |
| LM24 | 2400 | 26 | 3 | 630 | 80000 | 38-42 |
