產品介紹

? ? ? ?顎式破碎機常作為初級破碎機而被用于各種石料生產線、礦石破碎生產線、人工砂石生產線。該產品模擬動物的兩顎運動 ，通過動顎和定顎兩塊顎板的一翕一合運動將物料在破碎腔內擠壓、搓、碾破碎。廣泛應用于礦山、冶金、建筑、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎（粗碎）。

工藝流程

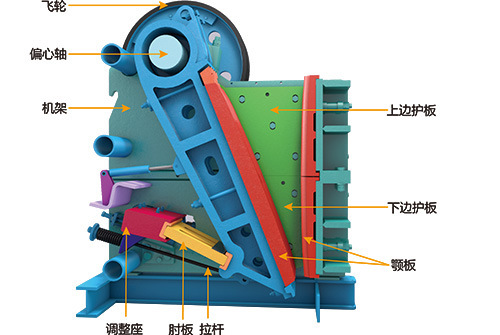

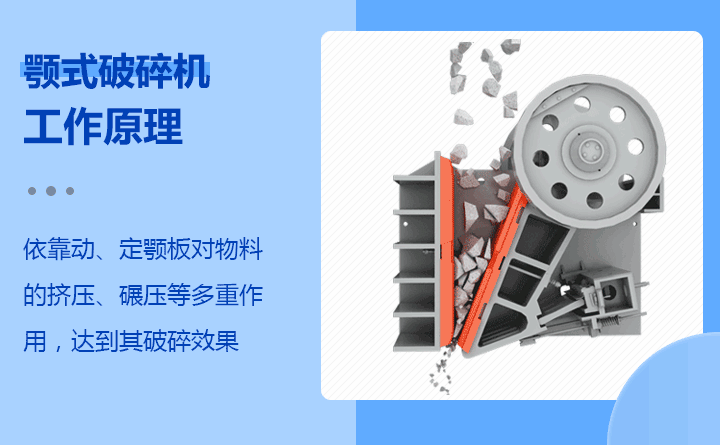

工作原理

? ? ? ?PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。

? ? ? ?顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

產品特點

? ? ? ?1. 動顎總成采用高質量的鑄鋼件構成，重型偏心軸采用鍛件加工熱處理，使得主機具有穩定性。
? ? ? ?2. 較其它同樣規格破碎機,我們采用更大更耐用的調心滾子軸承，使其具有更高的承載能力。
? ? ? ?3. 在保證機器性能提高的同時，機器結構得以簡化。容易操作，維修方便，停機維修時間大大縮短。
? ? ? ?4.破碎腔深而且無死區，提高了進料能力與產量。
? ? ? ?5.排料口調整范圍大，可滿足不同用戶的要求。
? ? ? ?6.噪音低，粉塵少。

技術參數

型號	進料口尺寸（mm×mm）	進料粒度	處理能力（t/h）	偏心軸轉速（r/min）	電機功率	排料口調整范圍	重量
PE-250×400	250×400	210	5-20	300	15	20-60	2.8
PE-400×600	400×600	340	16-65	275	30	40-100	6.5
PE-500×750	500×750	425	45-100	275	55	50-100	10.1
PE-600×900	600×900	500	50-120	250	55-75	65-160	15.5
PE-750×1060	750×1060	630	52-180	250	110	80-140	28
PE-800×1060	800×1060	650	85-143	250	110	100-200	30
PE-870×1060	870×1060	670	181-210	250	110	200-260	30.5
PE-900×1200	900×1200	750	140-260	200	110	95-165	50
PE-1000×1200	1000×1200	850	160-300	200	110	195-265	51
PE-1200×1500	1200×1500	1020	300-600	180	160	150-300	100.9
PEX-250×750	250×750	210	8-22	330	22	25-60	4.9
PEX-250×1000	250×1000	210	16-52	330	30-37	25-60	6.5
PEX-250×1200	250×1200	210	20-60	330	37	25-60	7.7
PEX-300×1300	300×1300	250	20-90	330	55	20-90	11
