產品概述
? ? ? ?直線篩（直線振動篩）利用兩臺臥式振動電機振動作為振動源，使物料在篩網上被拋起，同時向前做直線拋物運動，物料從上游給料設備均勻地進入振動篩進料口，通過多層篩網產生數種規格的篩上物、篩下物，分別從各自的出料口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構、無粉塵溢散，自動排料，適用于流水線作業。
? ? ? ?直線振動篩暨直線篩是針對大顆粒物料或粗粒度粉狀物料而設計的長方形振動篩選機，主要針對產品要求處理量大、產品附加值不是很高的產品生產工藝使用，性價比較高。
性能與用途
? ? ? ?直線振動篩可分為輕型直線振動篩和重型直線振動篩。
? ? ? ?輕型直線振動篩又名直線篩、SZF直線振動篩、直線震動篩、長方形直線篩、長方形振動篩、多層直線振動篩，是利用振動電機為激振源，通過振動電機的振動力使物料在篩面上被拋起,跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的，適用于0.074-5mm的任何物料進行篩分或過濾。最大給料粒度建議不大于10mm，單小時處理量一般不超過15-20噸的物料篩分。
? ? ? ?常應用于磨料、建材、化工、糧食、食品、制藥、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉狀或顆粒狀物料的篩分去雜、分級等工藝。
? ? ? ?重型直線振動篩工作原理與輕型直線振動篩一樣，區別在于重型直線篩一般帶有傾斜角度設計，建議0-15°,最大給料粒度一般不大于150mm,單小時處理量一般不超200噸物料篩分。
? ? ? ?應用于煤炭、礦山、金屬粉、廢棄料回收加工等大粒度物料使用。
產品特點
? ? ? ?與搖板篩、電磁振動，旋振篩相比，本篩分機如下特點：?
? ? ? ?篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長。主要體現在：?
? ? ? ?1、密封性好、無粉塵溢出。
? ? ? ?2、耗能少、噪音低、篩網使用壽命長。
? ? ? ?3、篩分精度高、處理量大、結構簡單。
? ? ? ?4、全封閉結構、自動排料、更適合于流水線作業。
? ? ? ?5、篩體各部分均采用軋制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。
? ? ? ?6、加裝布料器篩分更徹底。
? ? ? ?7、出料口量身定做更適合流水線作業。
? ? ? ?8、網架特殊設計，篩網不松動。
部件組成
? ? ? ?主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
? ? ? ?1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
? ? ? ?2、篩框分為二種：一種由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。另一種有型材焊接制成，篩網不易松動。
? ? ? ?3、進料口：進料口分為兩種，一種為常規進料口，另一種為帶布料器的進料口（可使物料快速分布在篩網的整個斷面上，篩分更徹底）。
? ? ? ?4、出料口：可根據廠家不同的生產工藝要求設計不同的出料口，滿足客戶的需求。
? ? ? ?5、篩網：有低碳鋼、不銹鋼絲等材質篩網或板網篩。
? ? ? ?6、振動電機：6級（使用與維修方法詳見振動電機使用說明書）。
? ? ? ?7、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
? ? ? ?8、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
? ? ? ?9、支架：由四個支柱和兩個槽鋼組成，支撐著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行，可選擇膨脹絲固定或不固定均可。

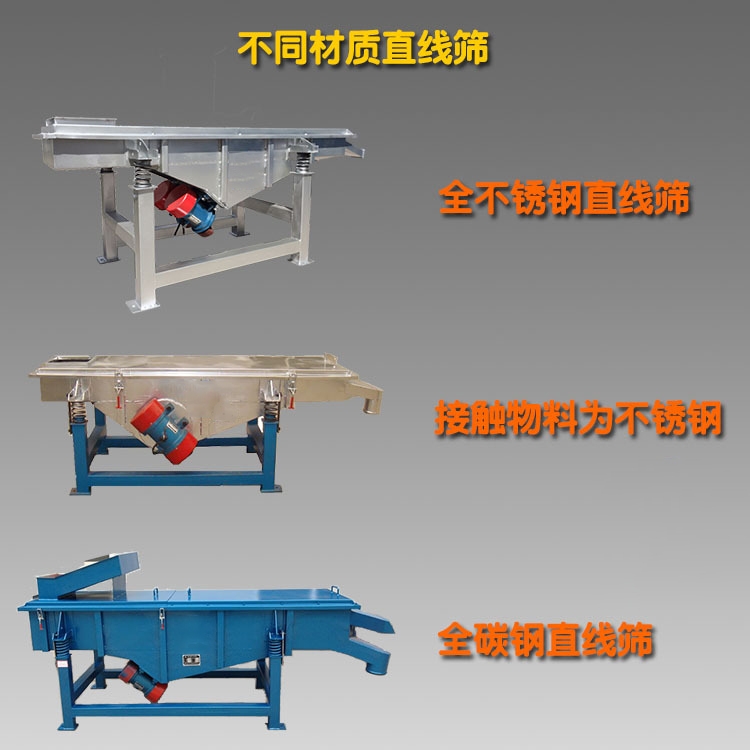

產品材質
普通碳鋼、接觸物料不銹鋼、全不銹鋼
技術參數
|
型號 Model |
篩面尺寸 （寬×長） |
層次 |
功率 （KW） |
振次 （r/min） |
振幅 （mm） |
外形尺寸 |
設備重量 （KG） |
||
|
L |
B |
H |
|||||||
| DZS-520 | 500×2000 | 1-3 | 2×0.37 | 960 | 3-4.5 | 2160-2280 | 850 | 940-1060 | 350-460 |
| 4-6 | 2×0.55 | 960 | 3-4.5 | 2340-2460 | 850 | 1120-1240 | 500-580 | ||
| DZS-525 | 500×2500 | 1-3 | 2×0.73 | 960 | 3-4.5 | 2600-2780 | 850 | 940-1060 | 450-550 |
| 4-6 | 2×0.75 | 960 | 3-4.5 | 2840-3020 | 850 | 1120-1240 | 600-650 | ||
| DZS-1020 | 1000×2000 | 1-3 | 2×0.75 | 960 | 3-4.5 | 2160-2280 | 1360 | 1040-1160 | 820-950 |
| 4-6 | 2×1.1 | 960 | 3-4.5 | 2340-2460 | 1360 | 1210-1350 | 1050-1400 | ||
| DZS-1025 | 1000×2500 | 1-3 | 2×0.75 | 960 | 3-4.5 | 2560-2680 | 1360 | 1040-1160 | 1180-1300 |
| 4-6 | 2×1.5 | 960 | 3-4.5 | 2740-2860 | 1360 | 1210-1350 | 1250-1400 | ||
? ? ? ?除上述直線篩型號外還有1030、1035、1040、1235、1236、1240、1530、1535、1540、1860等不同直線篩型號可供選擇，因其直線振動篩為非標機型顧參數表不在一一體現，可根據用戶需求而設計特殊型號規格的直線振動篩機。?
層數說明
? ? ? ?一層振動篩 兩個出料口 一種篩網規格
? ? ? ?兩層振動篩 三個出料口 兩種篩網規格
? ? ? ?三層振動篩 四個出料口 三種篩網規格? ? ? ?以此類推，該篩機最多可達六層 七個出料口
? ? ? ?法斯特直線振動篩常年備有大、小樣機可供客戶試機、考察，以方便廣大客戶更好、更直觀的區別我廠直線振動篩與其他振動篩廠家設備之區別。
注意事項
? ? ? ?試運轉結束后，檢查上述內容無誤，重新緊固所有緊固件，篩網及各零部件緊固完好，即可正式使用。
? ? ? ?在此之前，必須做好如下工作：
? ? ?（1）操作人員的培訓
? ? ? ?應了解設備的各部結構和簡單的工作原理；工作前，應做好開車準備，檢查回轉件靈活無卡阻，篩網完好，各零部件無松脫，螺栓緊固。
? ? ?（2）無負載啟動和停車?
? ? ? ?直線篩一般都用于破碎篩分成套設備或洗選流程中，要求篩機空載啟動和停車。因此需遵守逆工藝流程啟動，順工藝流程停車的原則。除特殊原因外，不允許帶料停車。當篩面上有積料時，必須清除之，方可啟動。運轉正常后，方能開始給料。
